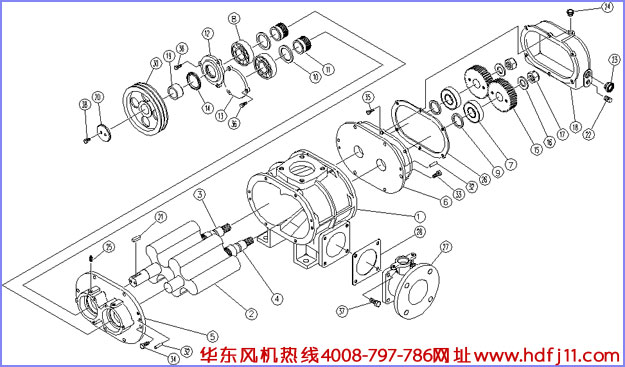

今天小編為大家提供一份三葉羅茨風機的結構圖、解剖圖，直接上圖：

如果感覺圖片太小，還可以點擊這里：【下載大圖】

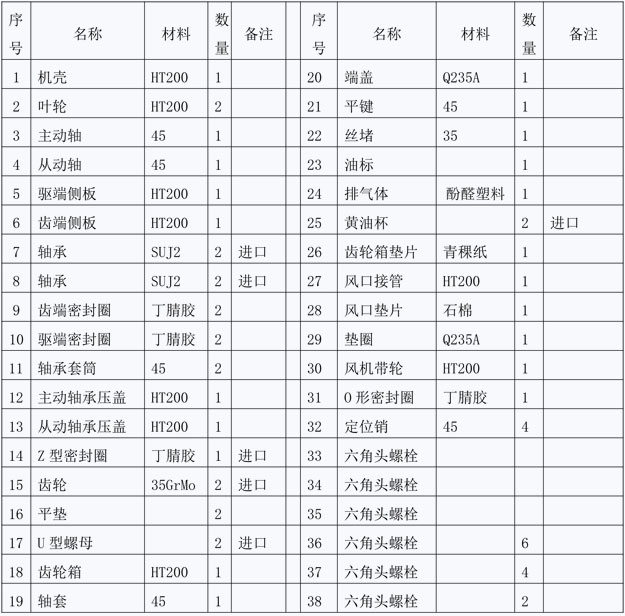

該圖片詳細的介紹了三葉羅茨風機的構造，下面圖片為編號的具體說明：

因每臺設備的具體情況不同，以上三葉羅茨風機構造材質，請以實物為準！如果您在采購羅茨風機時有技術協(xié)議，我們可以根據(jù)您具體的技術協(xié)議靈活制造。

您如果在采購羅茨風機的過程中有任何問題，都可以聯(lián)系我們的官方客服熱線4008-797-786
