您好，歡迎來到華東雙級羅茨風機網站，今天小編要為大家圖解HD系列之雙級羅茨風機，讓大家對雙級羅茨風機有個全面的了解。

首先我們來了解下華東雙級串聯羅茨風機的整體結構，如下圖：

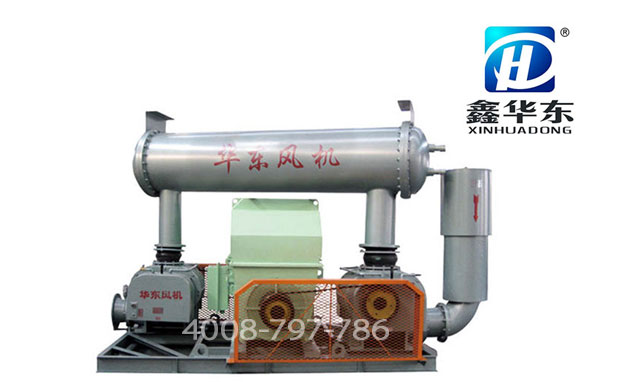

示意圖1

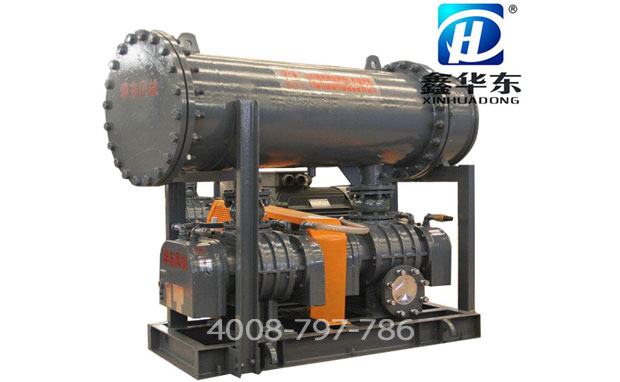

示意圖2

結構組成有：一臺電機、兩個機頭、進氣管道、冷卻管道、底座

結構詳解：

1、電機

雙級羅茨風機的動力系統，由于雙級羅茨風機為高壓羅茨風機系列，所以，電機的功率較大。

2、機頭

氣體壓縮傳輸系統，一個機頭為主動壓縮傳輸系統，另一個為從動壓縮傳輸系統，主動機頭通過皮帶連接至電機。

3、進氣管道

進氣管道為氣體進入通道，通過該部件可以將氣體進行過濾，該部件還起到消音的作用。

4、冷卻管道

由于氣體在經過高壓壓縮之后，會產生熱量，通過冷卻管道可以將氣體進行降溫，如果沒有該部件，氣體在經過從動傳輸機頭時，氣體溫度過高，會造成機體溫度過高，極易引起羅茨風機的損壞。

5、底座

底座與地面連接，起到固定整個羅茨風機的作用，避免造成羅茨風機過度振動，引起羅茨風機的損壞。

客戶使用現場圖（實景拍攝）

小結：雙級羅茨風機廣泛應用于冶煉、化工、水泥等行業，有著較為廣泛的應用，雙級羅茨風機的各個部件對于雙級羅茨風機的運行都有著重要作用，我們?cè)诎惭b及試運行時一定要科學合理的進行，避免造成零部件的損壞。

華東雙級羅茨風機特點：葉輪采用漸開線型線，整體結構緊湊，使用年限長，并且整體震動和噪音值較低。在維護方面也較為簡單（羅茨風機維護知識），華東雙級串聯羅茨風機的壓力范圍在98KPa至196KPa，電機功率在11KW到1000KW。
