離心式蒸汽壓縮機

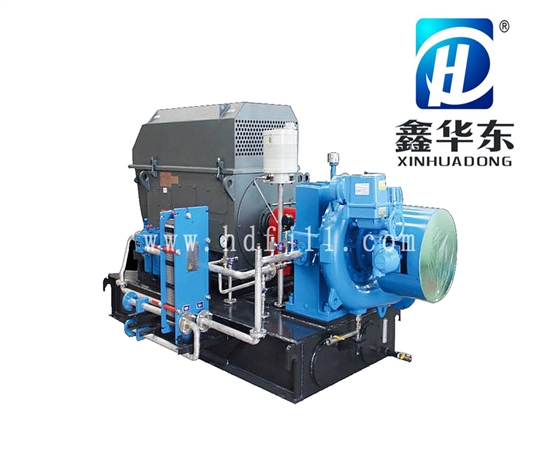

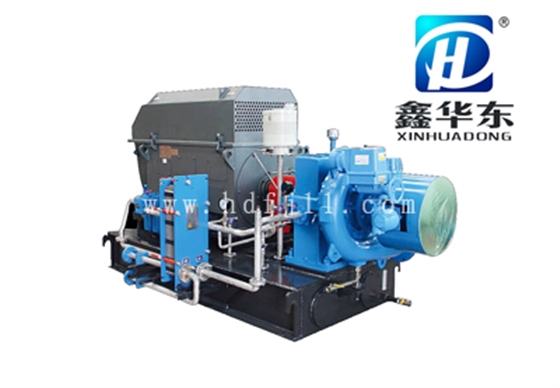

▲離心式蒸汽壓縮機

▍產品介紹：

B 系列單級高速離心鼓風機是山東華東風機有限公司與西安交通大學共同研制開發的新產品。該系列產品氣動性能和結構設計均達到國內外同類產品的先進水平，可廣泛應用于污水處理、冶金、電站循環流化床鍋爐流化、尾氣脫硫、制藥、氣體增壓等行業。

▍產品特點：

1、葉輪型線先進，效率高。

2、流量調節范圍寬，可適用于多種工況。

3、風機結構緊湊，體積小。

4、轉子經嚴格平衡后，振動小，可靠性高，整體噪音低。

5、風機結構先進合理，易損件少、安裝、操作、維護方便。

▍主要結構：

1、調節結構：安裝在葉輪之前，由殼體、導葉、葉輪蓋、電動執行器、調節擴壓器等組成。葉輪蓋與葉輪之間形成的間隙，保證了風機的正常運行；電動執行器調節導葉的旋轉角度，使氣流進葉輪前產生預旋；調節擴壓器的應用，使風機的運行范圍更加寬廣。

2、葉輪：根據三元流理論設計的葉輪效率高，經嚴格的精密加工后動靜平衡校正、并通過1.15倍額定轉速的超速試驗，保證了葉輪的強度。為了滿足不同工況的需要，葉輪材料可選用鑄鋁。鍛鋼和不銹鋼等多種材料。

3、高速轉子：由葉輪、高速齒輪及高速軸組成。葉輪與高速軸采用拉桿連接，靠端面銷傳遞扭矩。為了確保風機運行平穩可靠，高速轉子整體平衡精度達G1級。

4、蝸殼：采用圓截面蝸殼，蝸殼壁的型線設計成對數螺旋線，符合氣流的運動規律，對風機沖擊小，因此風機的流動效率高，振動小，噪音低。

5、齒輪：增速齒輪對為漸開線齒形，大小齒輪表面均經過研磨，滲氮硬化處理，保證風機高速運轉穩定，振動和噪聲小，壽命可達20年。

6、軸承：高速軸支承采用可傾瓦滑動軸承，由多塊可繞支點偏轉的活動瓦塊組成，其抗振性能優良，并可根據載荷和轉速的變化自動調節。

7、軸封：采用剖分式迷宮密封結構，氣密效果好且拆換方便?？稍诓徊鹦度~輪的情況下更換密封。

8、潤滑系統：分油箱及潤滑油路兩部分。本機底座兼作油箱，內設浸入式電加熱器和溫控開關，以保證潤滑油的溫度，潤滑油路含主油泵、電動泵、雙筒過濾器等。主油泵由低速齒輪驅動，機組運行正常時可提供一定壓力的潤滑油潤滑齒輪和軸承；電動泵在機組啟動前為系統提供預潤滑，在緊急情況和停機過程中保持油壓，起備用油泵作用。油過濾器過濾精度高，并配置過濾器壓差過高報警裝置。

9、監測控制系統：是專門為監控單級高速離心鼓風機運行設計制造，該系統具備啟動條件聯鎖、防喘振控制、輔助泵隨油壓變化自動啟停、軸承溫度過高和軸承振動過大保護等功能。在風機供油管路上配有油壓傳感器，高速滑動軸承配有測溫、測振傳感器，風機進出口管路配有測量氣溫、氣壓的一次、二次儀表及變送器，這樣可實時監測各種運行參數，保證風機安全、穩定、可靠的運行。

▍訂貨須知：

1、主機包括風機（含進口調節機構）、增速箱、電機、公用底座（含油箱）、地腳螺栓、聯軸器及控制系統。

2、用戶如需濾清器、消聲器、彈性接頭、變徑管、彎頭、電控柜、閥門等，請單獨提出定貨。
